1概述
1.1现状配景剖析
XJ领土线长达5600多公里，，，，是中国面积最大、陆地领土线最长、毗邻国家最多的省区。。。。。。。领土安防使命重，，，，难度大，，，，危险性高，，，，目今领土清静巡逻、守护的主要方法要领有：

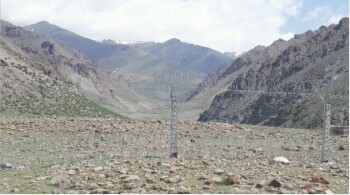

1、物防：在领土国防国路双方建设1、2道铁丝网；；；；；
2、人防：步行或接纳马、车等工具沿国境线巡逻；；；；；
3、 技防：一样平常接纳建设观瞄塔，，，，架设视频监控装备方法；；；；；
1.2目今技防手段剖析
边防步队领土线接纳的安防手艺，，，，现在主要以建设观瞄塔，，，，装置视频装备为主，，，，保存以下一些问题：
1) 观瞄摄像机仅能作为视频复核手段，，，，不可自动发明目的，，，，视频监控只起到了事中录相作用，，，，无法实时自动、自动发明目的;
2) 现有观瞄没有提供夜间照明装备，，，，观瞄摄像机受到天气影响因素大。。。。。。。若是受到大雾、强降雨或是夜间情形，，，，则所有通例视频手艺都将收到很大的影响。。。。。。。
1.3领土技防需求剖析
综合上述的两类问题，，，，领土安防需要的手艺应当具有以下一些特征：
1、自动探测和跟踪目的: 领土的周界系统需要适合于要地周界广域大规模的监护系统，，，，若是入侵者突入防护区域，，，，周界系统将爆发报警信息，，，，系统应当跟踪入侵目的，，，，并接纳合适的视频监控装备，，，，通过网络传送至上级治理者，，，，历史图像纪录供未来剖析参考或取证之用。。。。。。。
2、实时情景知晓和威胁感知：周界系统需配备周全地貌特征的地理信息系统(GIS)驱动引擎，，，，显示防护规模内的鸟瞰图（电子地图），，，，在单个操作界面上就能显示整个场合的全貌，，，，并显示出所有传感器（观瞄摄像机）的漫衍和目的物定位漫衍。。。。。。。该操作界面可以设置在中心控制室，，，，或者设置在网络中的任何一台盘算机上举行治理和操作。。。。。。。
3、 低本钱的建设和充分验展现有装备功效：凭证边防建设的现真相形：要害位置观瞄塔及视频装备、通讯光缆、电力系统已建设到位，，，，建议增添自动探测装备和照明装备，，，，实现充分使用上述有利条件，，，，充分验展上述装备的功效。。。。。。。用多种安防手艺取代简单的视频安防手艺，，，，抵达自动、远程、全天侯发明危险目的的效果。。。。。。。
2雷达视频安防--电子哨兵系统
2.1电子哨兵系统简介
雷达视频安防即电子哨兵是综合集成视频收罗、预警、视频编码、录像、信息治理等子系统，，，，借助视频监控、智能剖析和电子防护等功效实现对周界和无盲区的有用提防，，，，对危害警戒区域清静情形能有用预警、报警、处置惩罚，，，，既可对控制区域举行单独的提防使命，，，，又可相互配合构架周界及无盲区监控的一体化信息系统。。。。。。。因此，，，，最终接纳了一种以雷达手艺为焦点的集成式周界入侵报警系统。。。。。。。雷达周界手艺作为一种全新的周界手艺，，，，完全突破了领土防护的古板头脑模式。。。。。。。领土防护“点线面”治理真正实现了24小时全天候要地周界提防，，，，并且其焦点要义是将入侵行为的“瞬态”治理扩展到了“一连”治理，，，，实现了入侵事务的事前、事中和事后治理。。。。。。。也包括全天候的清静治理，，，，无论是在糟糕的大风或者大雾情形，，，，照旧夜晚的无光情形，，，，安防系统都严密监控被控区域的清静态势。。。。。。。
一连布防还意味着完全的静态布防，，，，也就是说，，，，所选择的侦测装备不会由于某个事务的爆发而被牵涉走所有的注重力，，，，该装备仍然具备完全的对该区域的监控能力。。。。。。。为了配合雷达手艺的使用，，，，同时还接纳一套先进的安防信息集成报警平台作为依托，，，，将多种手艺集成在统一的信息交互框架下，，，，通过多条理的侦测与复核，，，，最洪流平包管领土周界的清静。。。。。。。
2.2系统组成

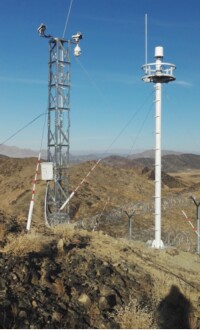

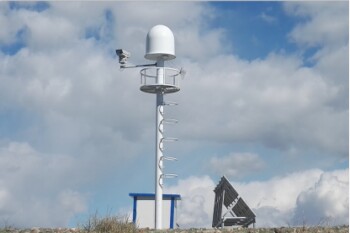

系统主要有前端的探测装备和后台的效劳器和客户端组成。。。。。。。下图为前端的探测装备。。。。。。。
安防雷达 联动摄像机
2.3主要功效
2.3.1针对目的
对进入要地内的职员，，，，汽车，，，，无人机举行雷达跟踪确认，，，，光电指引确认。。。。。。。
2.3.2探测能力
凭证观瞄周边差别的情形和要求，，，，我们提供三种雷达以供选择：
短程机扫雷达 远程机扫雷达 短、远程电扫雷达
1）短程机扫雷达
型号：GES-J360-1.5
扫描方法：机械扫描，，，，360度旋转
事情频段：Ku波段
雷达事情体制：全相参线性调频一连波雷达
最大有用笼罩区域
人（RCS=0.5 m2）：≥1000m
车（RCS=10 m2）：≥1500m
目的径向探测速率：3km/h~120km/h
近距离盲区：≤20m
外部通讯接口:以太网接口
供电:直流24V或者220V 市电AC模式供电，，，，平均功耗小于35W，，，，
2）远程机扫雷达
型号：GES-J360-7
扫描方法：机械扫描，，，，360度旋转
事情频段：Ku波段
雷达事情体制：全相参线性调频一连波雷达
最大有用笼罩区域
人（RCS=0.5 m2）：≥7000m
车（RCS=10 m2）：≥10000m
目的径向探测速率：3km/h~120km/h
近距离盲区：≤200m
外部通讯接口:以太网接口
供电:直流24V或者220V 市电AC模式供电，，，，平均功耗小于90W
3）短、远程电扫雷达（单面）
型号：GES-D90-7
扫描方法：电子扫描，，，，单面90度。。。。。。。
探测性能：近程雷达1000米（职员）、1500米（车）
远程雷达7000米（职员）、10000米（车）
事情频段：C波段
最小作用距离：20m
距离丈量精度：3m
外部通讯接口:以太网接口
供电方法：12VDC供电或者220V 市电AC模式供电。。。。。。。
2.4系统优势
1）对进入区域职员，，，，汽车，，，，无人机自动探测
2）直观的显示职员，，，，汽车，，，，无人机 速率、距离、航迹
4）自动天生统计数据，，，，供羁系部分使用
3系统计划设计
3.1系统组成
该预警系统主要由“雷达探测装备”、“视频监控装备”以及“监控中心”三个部分。。。。。。。
1）雷达探测装备
接纳全向机扫或者定角度（可拼接玉成向）电扫雷达感知周界防区内的运动目的信息，，，，对不法入侵举行预警并联动视频监控子系统，，，，实现入侵检测实时自动告警。。。。。。。
2）视频监控装备

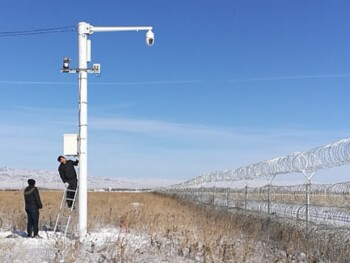

凭证雷达发明的位置，，，，联动摄像机抵达指定的位置，，，，识别防区内泛起的活动目的。。。。。。。本计划接纳观瞄塔已装置的视频装备，，，，与雷达举行联动，，，，对泛起的活动目的举行跟踪和识别。。。。。。。
3）监控中心
该系统主要是接纳智能虚拟警戒区、存储治理等手艺，，，，将雷达数据、视频图像数据举行存储、剖析与显示。。。。。。。实现不法入侵的快速发明响应，，，，事务实时提取和纪录，，，，视频图像数据的恒久生涯与挪用，，，，值班职员的远程控制与指挥，，，，提高值班职员针对入侵等突发事务的处置惩罚效率。。。。。。。本计划拟接纳就地控制，，，，集中治理的方法，，，，在现有哨所监控位置举行升级和刷新，，，，装置电子哨兵效劳器和客户端，，，，节约投资。。。。。。。
3.2事情原理

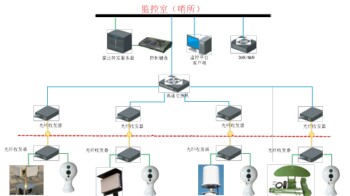

系统通过安排在各个观瞄塔上的雷达装备，，，，实时对职员、车辆不法入侵举行扫描。。。。。。。同时，，，，安防监视雷达的报警信号与周界视频监控视频系统举行联动，，，，并通过以太网交流机把报警信号发送给监控室，，，，电子哨兵系统收到告警信息后，，，，自动将报警画面切换到目的摄像头的监控画面上，，，，同时GIS系统（卫星地图）显示报警所在，，，，供值班职员举行现场画面的审查，，，，进一步确认现场现实入侵情形。。。。。。。系统结构图详见下图。。。。。。。
3.3电子哨兵主要功效

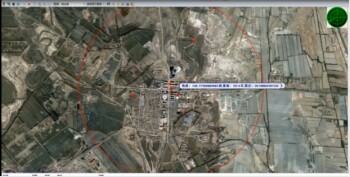

1）GIS显示功效：雷达和摄像机软件界面安排和现实安排位置一致，，，，报警显示位置软件界面和现实安排一致，，，，利便操作职员查找目的位置。。。。。。。如下图所示：

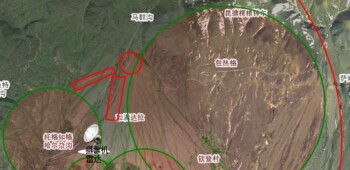

2）虚拟周界功效：凭证现场现实地理情形布防的需要，，，，人工恣意绘制警戒区和非警戒区，，，，自动检测任何突入行为并准确定位入侵者突入的位置，，，，在电子地图上显示入侵者的位置，，，，同时举行报警提醒监控事情职员。。。。。。。如下图所示。。。。。。。

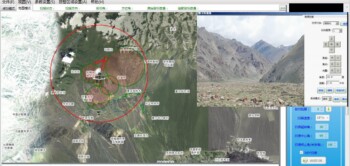

3）雷达与摄像机联动功效：雷达检测到警戒区活动目的后，，，，系统自动联动摄像机举行复核，，，，同时在统一界面显示雷达发明的活动视频信号。。。。。。。如下图所示。。。。。。。
4雷达应用指南
4.1应用情形
领土线不但狭长，，，，并且形状各异，，，，总体来说可分为如下几种：

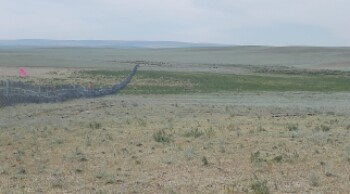

1）平展区域，，，，面积辽阔，，，，可视性好：
2)沟口，，，，是进收支山区的必经之路，，，，战略职位显著。。。。。。。

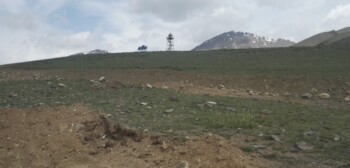

3)阵势险要的山区，，，，一样平常有边防实力恒久驻守，，，，基础建设较好，，，，一样平常有观瞭等安防设施。。。。。。。

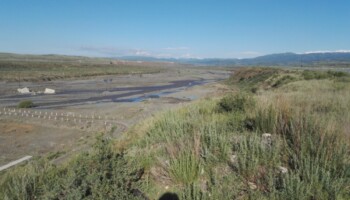

4)河流峡谷，，，，通往外洋的必经之路，，，，凭证天气特点，，，，一年四序，，，，河流的转变很是大，，，，安防形势严肃。。。。。。。
4.2应用雷达
1)平展区域接纳长距离机扫全向雷达，，，，联动雷达扫描半径内所有装置的摄像机，，，，节约投资，，，，充分验展已将、将建摄像机作用。。。。。。。
2)沟口，，，，接纳较短距离全向雷达，，，，视情形半径１-3公里，，，，对进收支沟口周围的职员车辆举行预警、识别监控。。。。。。。联动二道线沟口装置的摄像机，，，，节约投资，，，，充分验展将建、已建装备作用。。。。。。。
3)阵势险要的山区，，，，凭证山区树木较多的特点，，，，接纳短距离线性雷达，，，，可有用去除树木晃动等滋扰，，，，提高识别率，，，，降低误报率。。。。。。。
